Поставщик усовершенствованного преобразователя сигналов с диммированием светодиодов

AK Lighting — производитель и поставщик преобразователей сигналов диммирования светодиодов. В рамках нашегосветовые решения для сценыМы поставляем современное оборудование управления, способное преобразовывать различные типы сигналов регулирования яркости в сигналы управления, распознаваемые светодиодными светильниками, тем самым обеспечивая точное регулирование яркости и динамические эффекты.

Зачем нужен конвертер?

В светотехнической отрасли используются различные несовместимые друг с другом стандарты управления; без преобразователя ваша система освещения, скорее всего, столкнется с проблемами в работе.

Сценические выступления: Обычно используется универсальный протокол DMX512.

Коммерческие здания: Обычно используются протоколы DALI и 0–10 В/1–10 В.

Светодиодные ленты и модули: Обычно принимает сигналы ШИМ напрямую.

Если вы хотите управлять всеми вашими осветительными приборами с помощью единой системы, преобразователь, способный точно и в режиме реального времени преобразовывать один тип сигнала регулирования яркости в другой, является абсолютно необходимым устройством.

Сравнение основных функций

Типичные сценарии комбинирования

Мы адаптируем наши рекомендации по использованию и настройке специально к требованиям вашего проекта. Для каждого проекта, независимо от его характера, мы предоставляем индивидуальные решения, идеально соответствующие реальным эксплуатационным потребностям. Мы приглашаем вас связаться с нами, чтобы обсудить ваши конкретные требования.

1. Маленькие закрытые сцены

Конфигурация:Конвертер Art-Net в DMX→ Светильники

Для небольших осветительных установок, где расстояния передачи сигнала DMX короткие, разветвитель DMX не нужен. В этом сценарии простого преобразователя Art-Net в DMX достаточно для преобразования данных Art-Net в сигнал DMX, который смогут распознать осветительные приборы.

Эта конфигурация отличается простой прокладкой кабелей и быстрым развертыванием, что делает ее идеальной для корпоративных встреч, небольших театральных сцен или выставочных мероприятий.

2. Сцены среднего размера/выступления на полуоткрытом пространстве.

Конфигурация: Конвертер Art-Net в DMX → Разветвитель DMX с IP-рейтингом → Зональные светильники

Распределенное управление позволяет каждой конкретной зоне управляться с помощью специального выхода сплиттера, тем самым повышая стабильность сигнала и предотвращая повреждение всей системы освещения из-за сбоя одного порта.

Сплиттер со степенью защиты IP65 предназначен для работы в полуоткрытом помещении или во влажной среде. Эта установка обеспечивает многослойные световые эффекты и поддерживает независимое зонирование заднего и переднего планов сцены.

3. Большие уличные сцены/проекты ночного ландшафтного освещения

Конфигурация: конвертер Art-Net в DMX с классом защиты IP65 →Разветвитель DMX с рейтингом IP→ Зональные светильники → Комплексная система управления

Проекты такого типа требуют полной защиты на открытом воздухе, в частности, устойчивости к дождю, пыли и влажности. Более того, учитывая обширность таких площадок, распределенные сплиттеры позволяют независимо контролировать различные зоны внутри площадки. Такой подход предотвращает затухание и искажение сигнала, обеспечивая стабильный выходной сигнал DMX на большие расстояния передачи.

Эта система способна поддерживать одновременную работу сотен или даже тысяч осветительных приборов, обеспечивая сложные световые эффекты и синхронизированную анимацию.

Руководство по установке

● Подготовка среды установки.

Убедитесь, что предполагаемое место установки преобразователя сигналов регулировки яркости светодиодов является ровным и хорошо вентилируемым. Если устройство имеет класс защиты IP65, его можно устанавливать вне помещения; однако избегайте длительного погружения в стоячую воду.

Оставьте вокруг устройства свободное пространство не менее 10–15 см для обеспечения надлежащего отвода тепла.

● Электропитание и заземление.

Используйте стабильный источник питания с напряжением, соответствующим спецификациям устройства. Рекомендуется использовать выделенную цепь питания, чтобы избежать совместного использования линии с нагрузками высокой мощности.

Убедитесь, что заземляющий провод DMX правильно заземлен, чтобы свести к минимуму помехи сигнала и снизить риск мерцания.

● Монтаж устройства

Закрепите устройство с помощью винтов или монтажных кронштейнов, чтобы обеспечить устойчивость; это предотвращает воздействие вибрации или физического движения на внутреннюю схему.

При установке на открытом воздухе рассмотрите возможность использования водонепроницаемого герметика для усиления герметизации соединительных портов.

● Кабели DMX и сетевых сигналов.

Конвертер Art-Net в DMX: Подключите сетевой вход (Art-Net) к консоли освещения или медиасерверу, а выход DMX подключите к DMX-совместимым приборам или DMX-сплиттеру.

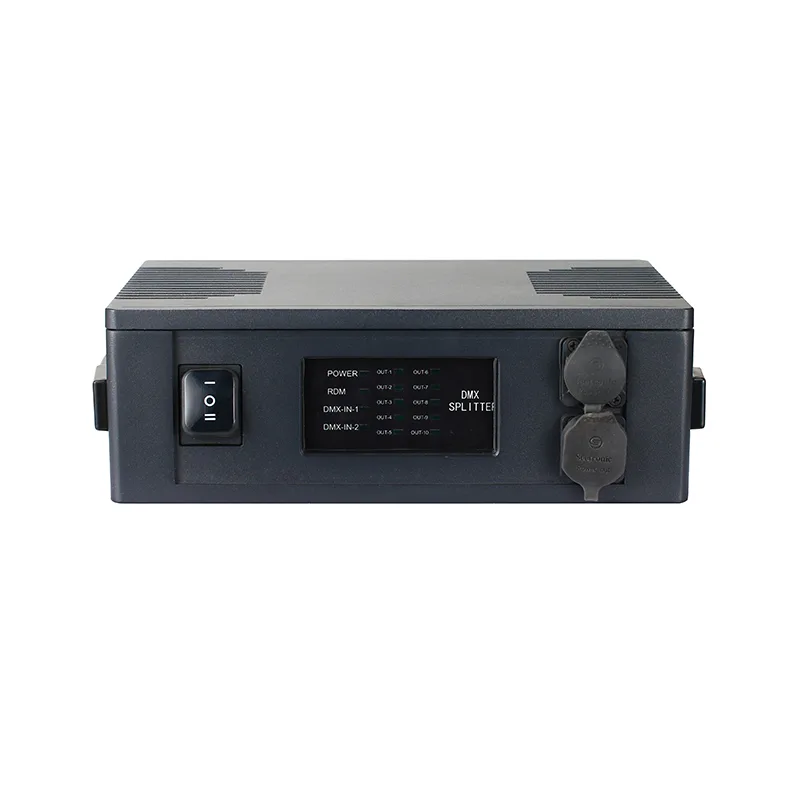

IP-сплиттер DMX: подключите вход DMX к преобразователю или выходу восходящего сплиттера и распределите выходы DMX по отдельным приборам или зонам освещения. Используйте экранированные кабели DMX; при дальних прокладках рекомендуется, чтобы длина каждого отрезка кабеля не превышала 300 метров.

В системах с несколькими разветвителями настройте каждый разветвитель для работы с независимыми выходами, чтобы минимизировать риск возникновения единой точки отказа.

● Конфигурация системы

Настройте Art-Net Universe и начальный адрес так, чтобы они соответствовали адресам осветительных приборов. Выходные порты DMX-сплиттера можно настроить для согласования импеданса терминала (терминала).

После завершения прокладки кабелей выполните проверку сигнала, чтобы убедиться в правильности срабатывания осветительных приборов.
